جلوگیری از ترک دیوار در محل نصب والپست‌ (بخش اول)

برای جلوگیری از ایجاد ترک سطح  گچ در محل نصب والپست یا وادار ، یکی از بهترین روش ها و در واقع اصلی ترین روش، استفاده از توری یا رابیتس در محل اتصال والپست منقطع یا وادار می باشد.

برای استفاده از این روش در ابتدا نیاز به تهیه رابیتس یا توری با چشمه کوچک نهایتا تا 3سانت است.

پس از تهیه توری به ابعاد مورد نظر اقدام به نصب توری در محل اتصال والپست می کنیم. ابعاد توری باید به ابعاد مقطع والپست مورد نظر  یا کمی بزرگتر باشد. در ادامه تصویری از اجرای این روش برای شما قرار می دهیم.

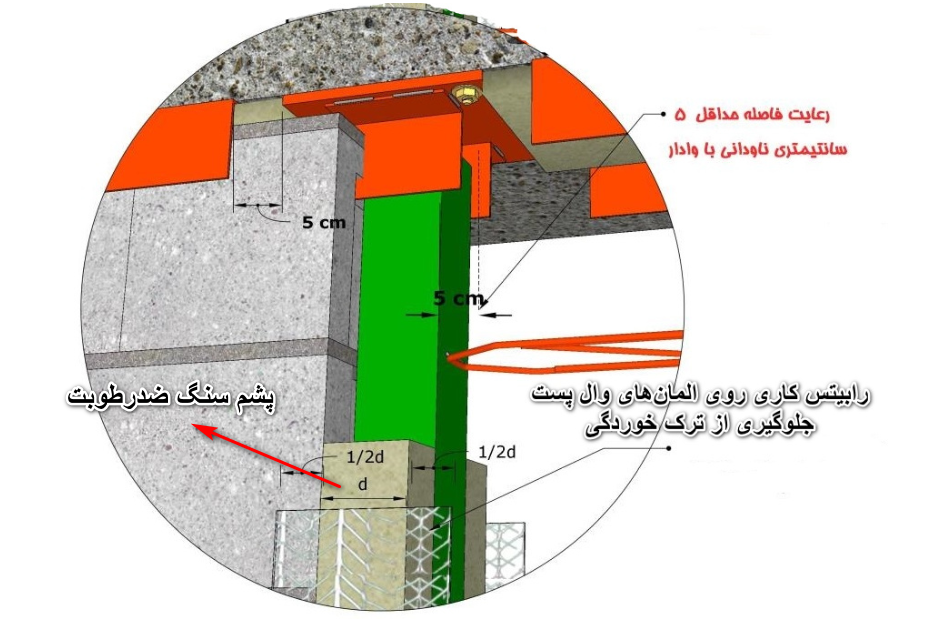

شکل(1) رابیتس روی والپست جهت جلوگیری از ترک نازک کاری





لازم به ذکر است شما می توانید از انواع توری از قبیل رابیتس، توری چشمه کوجک و یا توری های از جنس پلاستیک با ابعاد متاسب استفاده نمایید.

برای جلوگیری از ترک خوردگی سطح نازک کاری در نقاط اتصال والپست چه والپست ناودانی منقطع باشد چه مدل والپست قدیمی نبشی کشی، بهترین و ساده ترین روش همین استفاده از رابیتس یا توری در محل اتصال والپست یا وادار می باشد.



عدم توجه به نحوه اتصال والپست ها و مراحل  نگهداری حین و بعد از اجرا، موجب بروز چنین عوارضی مانند ترک گچ سطح نازک کاری در محل نصب والپست شده که با روش های اصولی اجرا می توان کیفیت پروژه را حفظ کرد.

البته فقط محل نصب والپست و میلگرد بستر عامل این مورد نبوده و هر المان فلزی که زیر سطح نازک کاری قرار بگیرد این عارضه را در پی دارد. مجریان گرامی با استفاده از این روش در هر قسمت از پروژه امی توانید با رابیتس کاری یا توری کشی روی المان مورد نظر از ترک خوردگی جلوگیری نمایید.

در واقع دلیل ایجاد این ترک ها در محل نصب والپست یا هر المان فلزی دیگر اختلاف ظرفیت گرمایی مقطع با جنس متفاوت و انبساط و انقباض بر اثر کاهش و افزایش دما می باشد.

وادار میانی یا وادار H چیست؟

طبق پیوست ششم آئین نامه 2800 نباید طول آزاد دیوارها بیش از 4متر باشد.

به این دلیل که طبق پیوست ششم آئین نامه 2800 نباید طول آزاد دیوارها بیش از 4متر باشد، با المانی عمودی که وادار میانی یا وادار H ،  نامیده می شود دیوار با طول بیش از 4متر به دو قسمت تفکیک می شود.

وادار میانی یا همان وادار اچ (وادارH) المانی است که از کف تا بالای دیوار را یکسره پوشش می دهد. این عضو می تواند طبق نظر طراح یک پروفیل 100*100 میلی متر یا قطعه ساخته شده با ورق 2میلی متر باشد که به آن وادار اچ می گویند.

قطعه ساخته شده با ورق 2میل تشکیل شده از یک برش به عرض بلوک مورد نظر و دارای حداقل 5سانتی متر بال از هر طرف و 300 سانتی متر یا 3متر طول می باشد.

در مجموعه تکنووالپست شما می توانید وادار میانی را به ارتفاع مورد نظر خود سفارش دهید.

در ادامه تصویری از وادار میانی یا وادارH برای شناخت بهتر درج می کنیم.

شکل(1)وادار میانی ، وادارH شکل



وادار میانی طبق آیین نامه باید دارای ضدزنگ یا گالوانیزه باشد تا در مقابل زنگ‌زدگی محافظت شود.

وادار میانی چه پروفیل (یا قوطی) باشد چه وادار H ، باید در راستای دیوار آزادی حرکتی داشته باشد تا به اجزای سازه ای نیرو وارد نکند. به همین دلیل روش اجرای وادار ها بسیار مهم است.

در مطلبی دیگر آموزش نصب اصولی وادارها را برایتان منتشر خواهیم کرد.

تکنو والپست ؛ طرفدار ساخت و ساز اصولی و مقرون بصرفه برای سازندگان

ابلاغیه وزیر وقت بر الزام استفاده از میلگرد بستر و والپست

ابلاغیه وزیر کشور به سازمان نظام مهندسی ، مطابق آیین نامه استاندارد 2800 استفاده از مسلح کننده دیوار (والپست و میلگردبستر) اجباری میباشد.

پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله استاندارد ۲۸۰۰ بعنوان پشتوانه آیین نامه ای میلگردبستر (مهاربند دیوار)  جهت مسلح کردن دیوارها در برابر زلزله

توسط وزیر محترم راه، مسکن و شهر سازی تایید و ابلاغ گردید.

مطابق این آیین نامه استفاده از مسلح کننده دیوار شامل میلگردبستر و والپست ناودانی منطع اجباری میباشد.

تفاوت والپست جدید (منقطع) و میلگرد بستر با والپست نبشی

اولین نکته که برای سازندگان ، کارفرمایان و مجریان اهمیت دارد اختلاف هزینه ی این دو سیستم جداسازی اجزای غیر سازه ای است.

اگر بدانید که اختلاف قیمت اجرای نسل جدید والپست نسبت به والپست با نبشی بین 30 تا 40 درصد است قطعا تعجب خواهید کرد.

شما با والپست جدید یا والپست منقطع می توانید با هزینه کمتر دیوار هایی با والپست ایمن و مطابق ضوابط داشته باشید.

سرعت اجرای دیوارچینی و اجرای والپست با استفاده از والپست جدید منقطع دو الی سه برابر سرعت اجرای تیغه چینی و اجرای والپست نبشی است.

مهندس ناظر یا نظام مهندسی طبق الزامات ذکر شده در آخرین ویرایش پیوست ششم آئین نامه طراحی ساختمان های در برابر زلزله 2800 از شما اجرای اصولی والپست جدید را تایید می نماید.

استانداردسازی و ارتقای ایمنی ساختمان ها هدف واحد همه ما فعالان صنعت ساختمان است اما مدیریت هزینه ها ضرورت کار است. از همین جهت ما در کنار سازندگان و مهندسین با این هدف حرکت کرده ایم تا به افزایش کیفیت و کاهش هزینه بتوانیم کمک کنیم.

اختلاف قیمت اجرای والپست ناودانی منقطع با اجرای والپست به روش نبشی کشی سنتی به میزام قابل توجهی درانتخاب والپست جدید تاثیرگذار است.

در عین حال راحتی نصب و همچنین سرعت اجرا بسیار برای کارفرمایان دارای اهمیت است.



تکنو والپست

تکنو والپست ، تولید میلگرد بستر و والپست ناودانی

مجموعه فنی مهندسی تکنو والپست در جهت کاهش هزینه به نفع سازندگان اقدام به تولید والپست ناودانی منقطع ، وادار H ، وادار انتهایی و میلگردبستر کرده است.

محصولات مجتمع تولیدی مهندسی تکنووالپست شامل میلگرد بستر ، والپست ناودانی منقطع ، وادار میانی ، والپست های اتصال افقی دیوار به سقف (براکت) و  گیره اتصال میلگردبستر ، قلاب میلگرد بستر ، ناودانی کشویی اتصال وادار به زیر تیر می باشد.

محصولات گروه تکنو والپست برای ایمنی دیوار در برابر زلزله عملکرد بالایی دارد.

امید آنکه این اقدامات سازه هایی مقرون بصرفه تر برای سازندگان و کارفرمایان و ایمن تر برای ساکنان آنها به ارمغان بیاورد.

والپست ناودانی منقطع و وادار میانی (وادار H) ، وادار انتهایی دیوار بلوک 10 سانت و بلوک 15سانت و والپست ناودانی زیر تیر (والپست براکت سقفی) تماما مطابق آئئین نامه 2800 طراحی و تولید شده و با ورق 2میل سیاه و ورق گالوانیزه تولید می شوند.

میلگردبستر گالوانیزه هم با مفتول 4میل طبق ضوابط تولید شده است و روکش گالوانیزه دارد. گیره و میلگرد بستر با ورق 2میل تولید شده و قالب ساتاندارد و مقاومی دارد و بعد از تولید گالوانیزه شده تا کیفیت را حفظ نماید. قلاب میلگرد بستر که به گیره یا والپست منقطع وصل می شود با مفتول نمره 4 تولید شده و گالوانیزه است.

میلگردبستر در دو نوع خرپایی و نردبانی تولید می شود.

والپست ناودانی تکنووالپست دارای پانچ بوده تا اجرا و نصب آن سریع و آسان انجام گیرد.
